جهاز بسيط مضاد للجاذبية lifter1
إعداد: إبراهيم الغفري
ينتمي الجهاز إلى تكنولوجيا النقل البعدي Transdimensional Technologies، وهو عبارة عن ثلاثة مكثفات مضمومة بشكل مثلث "كما الشكل السابق". هذا الجهاز قادر على التخلي عن وزنه بالكامل والارتفاع عن سطح الأرض مسافة معينة "حسب الحاجة". ابتكره تاونسند براون Townsend Brown المختص بالأجهزة الإلكتروكينَتيكية. ويعتمد على تأثير بايفلد ـ براون في توليد قوة أساسية تدفع الجهاز تلقائياً نحو الأعلى.
حصل براون على براءة اختراع من الولايات المتحدة، وقد سُجّلَتْ في السادس عشر من آب في العام 1960 برقم N°2949550 وتحت عنوان "أجهزة إلكتروكينتيكية Elektrokinetic Apparatus"، ويمكنك إيجاد الوصف الكامل للمبدأ الأساسي لعمل هذا الجهاز ضمن الاقتباس التالي:
( هذا الاختراع إذاً يعمل على تحويل الطاقة الناجمة عن الاستطاعة الكهربائية مباشرةً إلى قوة ميكانيكية مناسبة لتسبب حركة نسبية بالتفاعل بين هيكل الجهاز والوسط المحيط. فهو إذاً يقوم بتحويل الطاقة الناجمة عن الاستطاعة الكهربائية مباشرةً إلى طاقة حركية.
هذا الاختراع يستطيع أيضاً تزويد الأجهزة التي تعمل على الطاقة الكهروستاتيكية بالقدرة على تحويلها مباشرةً إلى طاقة حركية.
يستطيع أيضاً تزويد المركبات التي تعمل على الطاقة الكهروستاتيكية بتلك القدرة أيضاً ومن دون الاستعانة بالأجزاء المتحركة، فيسبب بالتالي الحركة التلقائية للمركبة.
إن ميزة هذا الاختراع هي إمكانية تزويد أي جهاز محرك بالقدرة على توليد حركة نسبية بين هيكل الجهاز والوسط المحيط.
يتضمن الجهاز زوج من الأقطاب الكهربائية الموضوعة بالشكل المناسب وضمن مسافات ثابتة فيما بينها، ومغمورة في وسط عازل.
إذاً يتألف هذا الجهاذ من جسم ذو شحنة وحيدة، منفصلاً عنها جسماً آخر يحمل قطباً مختلفاً ضمن علاقة بعدية ثابتة، ومصدر كهربائي عالي التوتر يتصل مع الجسمان السابقان.)
عن براءة الاختراع N°2949550 لتاونسند براون.

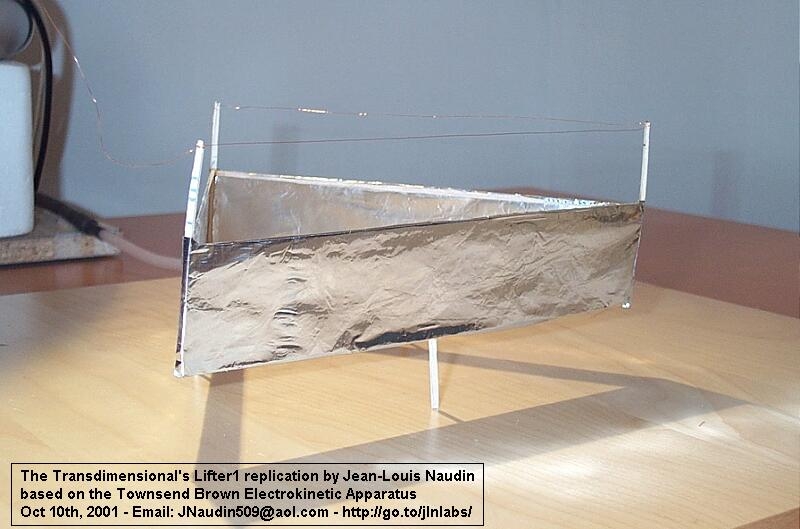

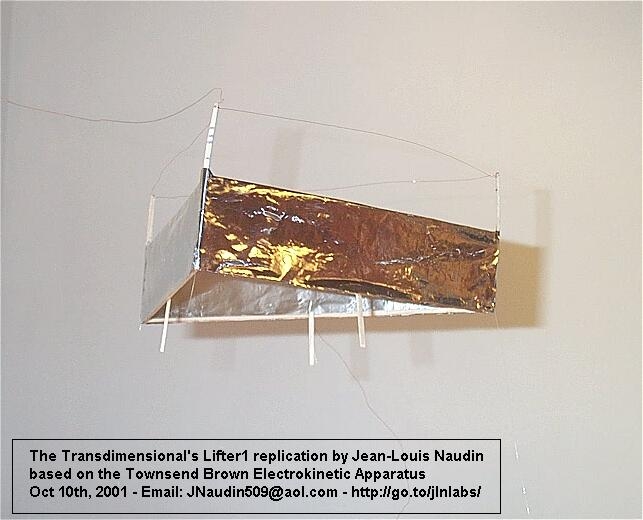

بعض الصور للتعرف على الجهاز:

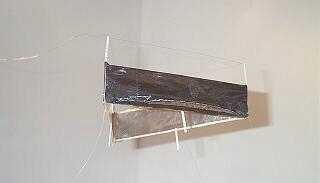

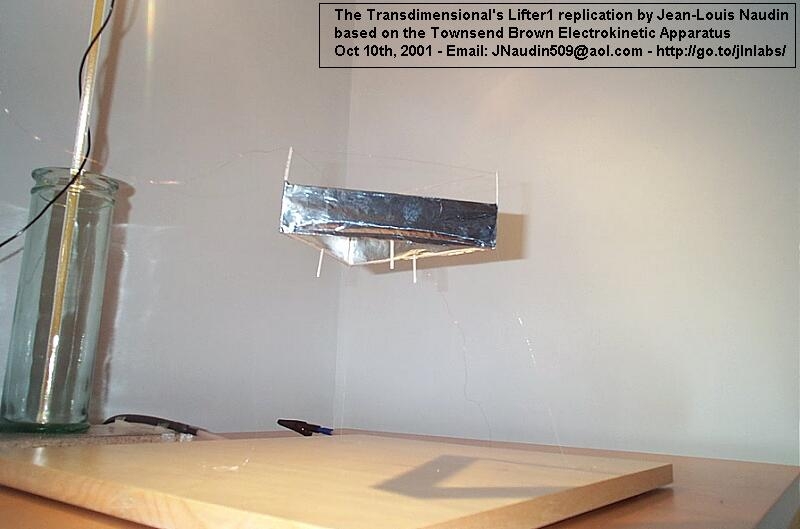

يثبت الجهاز على قاعدة معينة بواسطة ثلاثة أسلاك نايلون رقيقة، وإلا فإن الجهاز سوف يتابع ارتفاعه وصولاً إلى سقف الغرفة..
إن الجهاز الوارد في الصور السابقة قد قام بصنعه جين لويس ناودين Jean louis Naudin في أكتوبر العام 2001 بالاعتماد على المبدأ الإلكتروكينَتيكي الرئيسي للمخترع الأساسي تاونسند براون.
مواصفات الجهاز:

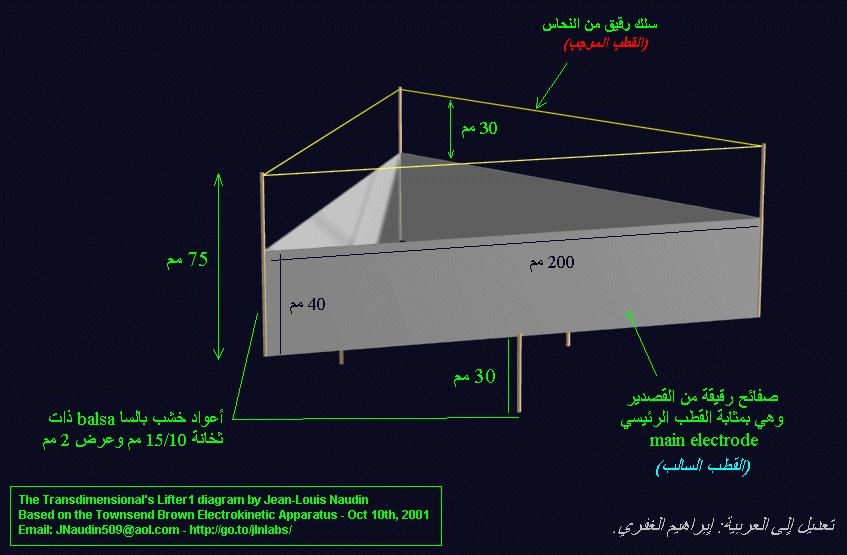

الجهاز ذو وزن 2.3 غ، وهو عبارة عن ثلاثة مكثفات غير متكافئة موصولة على التسلسل بشكل مثلث متساوي الأضلاع. وأما اللبوسين فأحدهما صفيحة من القصدير، والآخر سلك رقيق من النحاس. وأما القصدير فهو يحيط بهيكل من أعواد خشب البالسا المركبة بشكل مثلث متساوي الأضلاع. وهذا الهيكل محمول على ثلاثة أعواد من الخشب السابق، وكل عود منها مثبت في أسفل كل وجه من أوجه المثلث وتحديداً في منتصف طول الضلع (لاحظوا الشكل السابق).
طريقة بناء lifter1

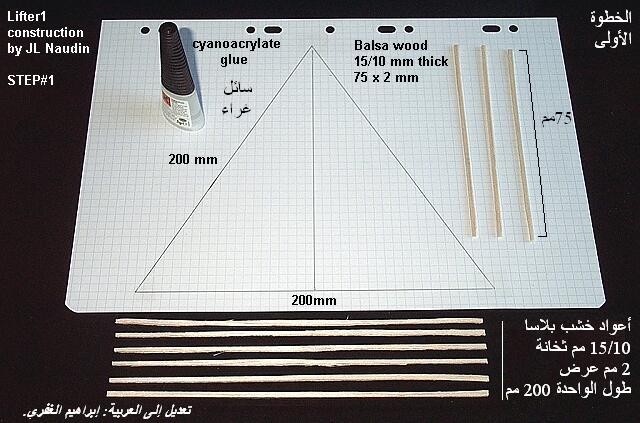

لبناء هيكل الجهاز، أنت بحاجة إلى أعواد من خشب البالسا ذو سماكة 15/10 مم، وبعرض 2 مم، وسائل غراء من أجل تثبيت الأعواد ببعضها، وذلك من أجل بناء الهيكل الأساسي. وسوف تحتاج إلى ورق القصدير الرقيق لإحاطة الهيكل وتكوين اللبوس الأول للمكثفات الثلاثة، أما اللبوس الآخر فهو سلك رقيق من النحاس.
الصور التالية هي أبلغ شرح لكيفية بناء الجهاز:

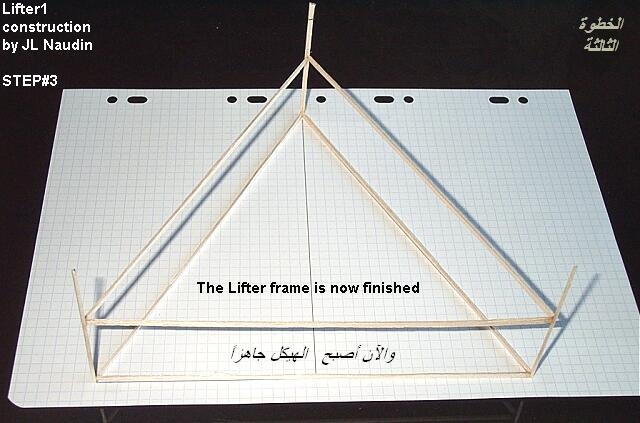

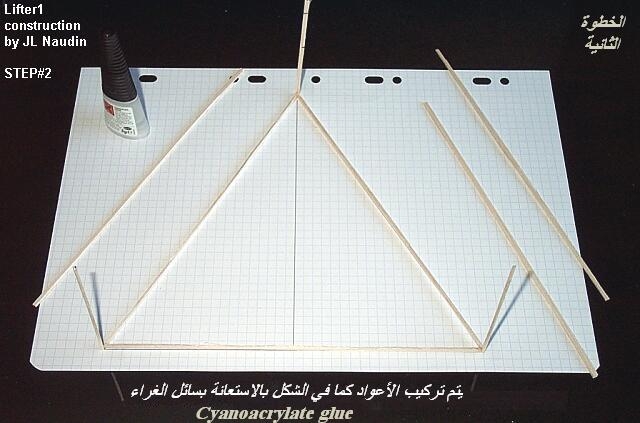

بناء هيكل الجهاز:

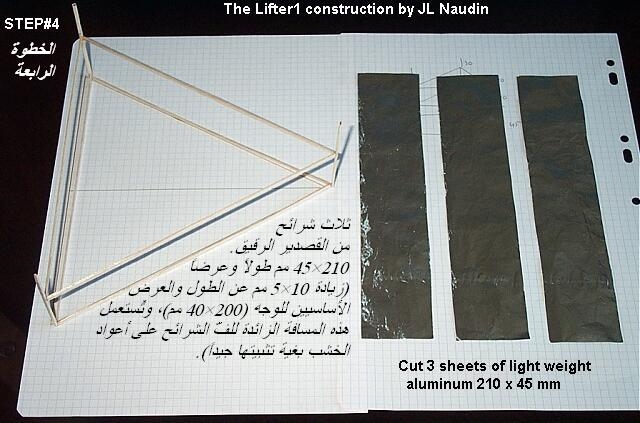

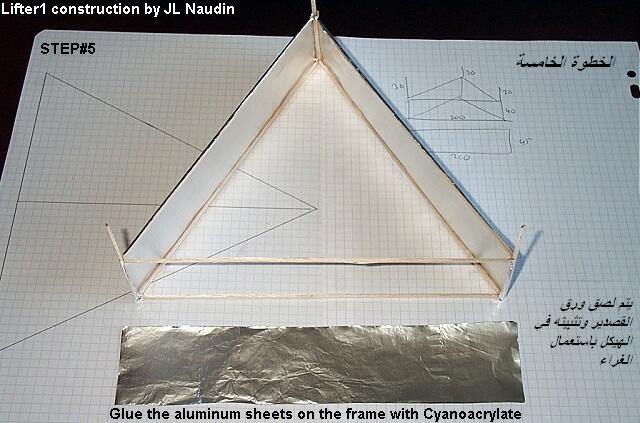

إحاطة المثلث الناتج بالقصدير:

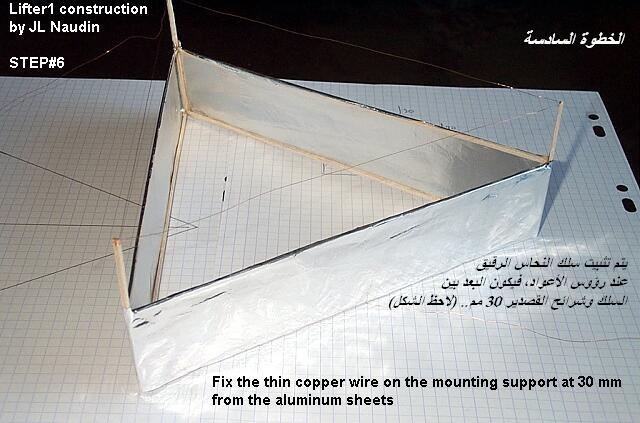

تكوين اللبوس الثاني (سلك النحاس الرقيق):

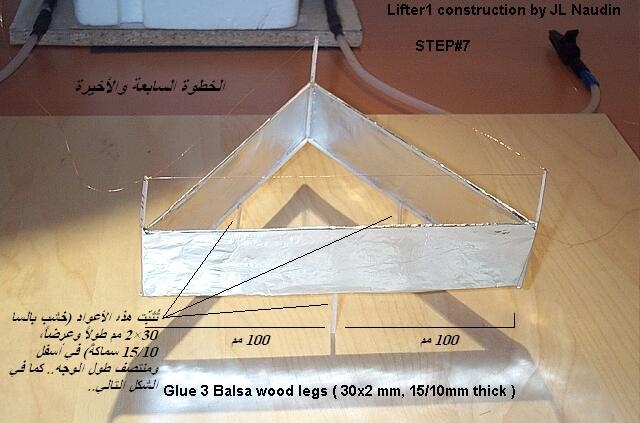

تركيب أرجل الجهاز:
الجهاز الآن أصبح جاهزاً للاختبار.. كل ما تحتاجه الآن هو مزود طاقة كهربائية ذو توتر عالي (30-40 كيلو فولت عند شدة تيار 500 uA) لتصله بالجهاز بواسطة السلك النحاسي. هذا المزود سوف يعطي السلك شحنة موجبة تحرض الشحنات السالبة في شرائح الألمنيوم فيتولد فرق كمون كافي لدفع الجهاز نحو الأعلى.

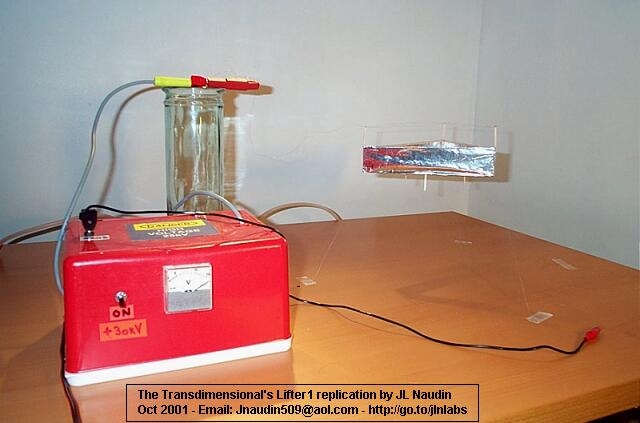

مزود طاقة كهربائية ذو توتر عالي 30-40 كيلو فولت.. يتم توصيله في الجهاز
بشكل عام، ولكي يتخلى الجهاز عن وزنه، يتطلب ذلك استطاعة كهربائية 18 واط .. عند توتر 40 كيلو فولت .. عند شدة تيار 450 uA. أما إذا أردت أن يرتفع الجهاز عن الأرض بشكل متوازن مع حمولة يصل وزنها إلى 1 غ، فأنت بحاجة إلى استطاعة كهربائية 23.9 واط .. عند توتر 41.9 كيلو فولت .. عند شدة تيار 570 uA.
ملاحظة: يمكن الاستعانة بشاشة الحاسوب بدلاً من المزود السابق.
ملاحظة 2: تذكر أن تقوم بتثبيت الجهاز على الأرض أو على الطاولة بواسطة أسلاك نايلون رقيقة ذات طول مناسب للمسافة القصوى المطلوبة لكي يرتفع الجهاز خلالها عن الأرض، وذلك بإلصاقها من طرفها الأول بالأرض، ومن طرفها الآخر بالجهاز (كما في الشكل السابق)، أو أن الجهاز سوف يتابع ارتفاعه مباشرةً إلى سقف الغرفة.
إعداد: إبراهيم الغفري
![IMG18413374668.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG18413374668.jpg&hash=d22bd65280a88f6c1b9e455a1c1e445b)
ينتمي الجهاز إلى تكنولوجيا النقل البعدي Transdimensional Technologies، وهو عبارة عن ثلاثة مكثفات مضمومة بشكل مثلث "كما الشكل السابق". هذا الجهاز قادر على التخلي عن وزنه بالكامل والارتفاع عن سطح الأرض مسافة معينة "حسب الحاجة". ابتكره تاونسند براون Townsend Brown المختص بالأجهزة الإلكتروكينَتيكية. ويعتمد على تأثير بايفلد ـ براون في توليد قوة أساسية تدفع الجهاز تلقائياً نحو الأعلى.
حصل براون على براءة اختراع من الولايات المتحدة، وقد سُجّلَتْ في السادس عشر من آب في العام 1960 برقم N°2949550 وتحت عنوان "أجهزة إلكتروكينتيكية Elektrokinetic Apparatus"، ويمكنك إيجاد الوصف الكامل للمبدأ الأساسي لعمل هذا الجهاز ضمن الاقتباس التالي:
( هذا الاختراع إذاً يعمل على تحويل الطاقة الناجمة عن الاستطاعة الكهربائية مباشرةً إلى قوة ميكانيكية مناسبة لتسبب حركة نسبية بالتفاعل بين هيكل الجهاز والوسط المحيط. فهو إذاً يقوم بتحويل الطاقة الناجمة عن الاستطاعة الكهربائية مباشرةً إلى طاقة حركية.
هذا الاختراع يستطيع أيضاً تزويد الأجهزة التي تعمل على الطاقة الكهروستاتيكية بالقدرة على تحويلها مباشرةً إلى طاقة حركية.
يستطيع أيضاً تزويد المركبات التي تعمل على الطاقة الكهروستاتيكية بتلك القدرة أيضاً ومن دون الاستعانة بالأجزاء المتحركة، فيسبب بالتالي الحركة التلقائية للمركبة.
إن ميزة هذا الاختراع هي إمكانية تزويد أي جهاز محرك بالقدرة على توليد حركة نسبية بين هيكل الجهاز والوسط المحيط.
يتضمن الجهاز زوج من الأقطاب الكهربائية الموضوعة بالشكل المناسب وضمن مسافات ثابتة فيما بينها، ومغمورة في وسط عازل.
إذاً يتألف هذا الجهاذ من جسم ذو شحنة وحيدة، منفصلاً عنها جسماً آخر يحمل قطباً مختلفاً ضمن علاقة بعدية ثابتة، ومصدر كهربائي عالي التوتر يتصل مع الجسمان السابقان.)
عن براءة الاختراع N°2949550 لتاونسند براون.
بعض الصور للتعرف على الجهاز:
![IMG583896925904.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG583896925904.jpg&hash=2b2c4471ac0ac5cda05872e898f0eff3)
![IMG49964753364.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG49964753364.jpg&hash=ac887b544464ed0f632df67b980a6241)
يثبت الجهاز على قاعدة معينة بواسطة ثلاثة أسلاك نايلون رقيقة، وإلا فإن الجهاز سوف يتابع ارتفاعه وصولاً إلى سقف الغرفة..
![IMG594356928912.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG594356928912.jpg&hash=e43b1a550f10305905dd4d7b3e0df155)
إن الجهاز الوارد في الصور السابقة قد قام بصنعه جين لويس ناودين Jean louis Naudin في أكتوبر العام 2001 بالاعتماد على المبدأ الإلكتروكينَتيكي الرئيسي للمخترع الأساسي تاونسند براون.
مواصفات الجهاز:
الجهاز ذو وزن 2.3 غ، وهو عبارة عن ثلاثة مكثفات غير متكافئة موصولة على التسلسل بشكل مثلث متساوي الأضلاع. وأما اللبوسين فأحدهما صفيحة من القصدير، والآخر سلك رقيق من النحاس. وأما القصدير فهو يحيط بهيكل من أعواد خشب البالسا المركبة بشكل مثلث متساوي الأضلاع. وهذا الهيكل محمول على ثلاثة أعواد من الخشب السابق، وكل عود منها مثبت في أسفل كل وجه من أوجه المثلث وتحديداً في منتصف طول الضلع (لاحظوا الشكل السابق).
طريقة بناء lifter1
لبناء هيكل الجهاز، أنت بحاجة إلى أعواد من خشب البالسا ذو سماكة 15/10 مم، وبعرض 2 مم، وسائل غراء من أجل تثبيت الأعواد ببعضها، وذلك من أجل بناء الهيكل الأساسي. وسوف تحتاج إلى ورق القصدير الرقيق لإحاطة الهيكل وتكوين اللبوس الأول للمكثفات الثلاثة، أما اللبوس الآخر فهو سلك رقيق من النحاس.
الصور التالية هي أبلغ شرح لكيفية بناء الجهاز:
![IMG975450957345.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG975450957345.jpg&hash=2f75109f2244840805e3d5c04d0afbfc)
بناء هيكل الجهاز:
![IMG519319399992.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG519319399992.jpg&hash=d91592d1c35417f8e06bdeb9dc4a1457)
![IMG16302919893.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG16302919893.jpg&hash=28cfe2e15f50deccc8a9602985501682)
![IMG281063597617.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG281063597617.jpg&hash=d2310869dc4eb0fda686386892afe168)
إحاطة المثلث الناتج بالقصدير:
![IMG646929031291.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG646929031291.jpg&hash=d471141144ab171d927edae16aa268f2)
![IMG51191218497.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG51191218497.jpg&hash=c0152fc903441d7de5b92fabda0d0ffc)
تكوين اللبوس الثاني (سلك النحاس الرقيق):
![IMG248665609186.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG248665609186.jpg&hash=8a8d6c4629f9b17965ac3af2662e7939)
تركيب أرجل الجهاز:
![IMG663336463941.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG663336463941.jpg&hash=7f51f150f420ceea075474d1133e7874)
الجهاز الآن أصبح جاهزاً للاختبار.. كل ما تحتاجه الآن هو مزود طاقة كهربائية ذو توتر عالي (30-40 كيلو فولت عند شدة تيار 500 uA) لتصله بالجهاز بواسطة السلك النحاسي. هذا المزود سوف يعطي السلك شحنة موجبة تحرض الشحنات السالبة في شرائح الألمنيوم فيتولد فرق كمون كافي لدفع الجهاز نحو الأعلى.
![IMG62847574511.jpg](/proxy.php?image=http%3A%2F%2Fwww.alpha-sci.org%2Fuploads%2Fimages%2FIMG62847574511.jpg&hash=048ba1d2d0c42d165879e7a970ba9d82)
مزود طاقة كهربائية ذو توتر عالي 30-40 كيلو فولت.. يتم توصيله في الجهاز
بشكل عام، ولكي يتخلى الجهاز عن وزنه، يتطلب ذلك استطاعة كهربائية 18 واط .. عند توتر 40 كيلو فولت .. عند شدة تيار 450 uA. أما إذا أردت أن يرتفع الجهاز عن الأرض بشكل متوازن مع حمولة يصل وزنها إلى 1 غ، فأنت بحاجة إلى استطاعة كهربائية 23.9 واط .. عند توتر 41.9 كيلو فولت .. عند شدة تيار 570 uA.
ملاحظة: يمكن الاستعانة بشاشة الحاسوب بدلاً من المزود السابق.
ملاحظة 2: تذكر أن تقوم بتثبيت الجهاز على الأرض أو على الطاولة بواسطة أسلاك نايلون رقيقة ذات طول مناسب للمسافة القصوى المطلوبة لكي يرتفع الجهاز خلالها عن الأرض، وذلك بإلصاقها من طرفها الأول بالأرض، ومن طرفها الآخر بالجهاز (كما في الشكل السابق)، أو أن الجهاز سوف يتابع ارتفاعه مباشرةً إلى سقف الغرفة.
